三极管电流放大动画图

[复制链接]
黑暗侵袭 发表于 2024-8-31 17:13:42 | 显示全部楼层 |阅读模式


        当谈论三极管的工作原理时,特别是涉及到基极电流对集电极-发射极之间电流的影响时,以下是一个较为详细的描述:

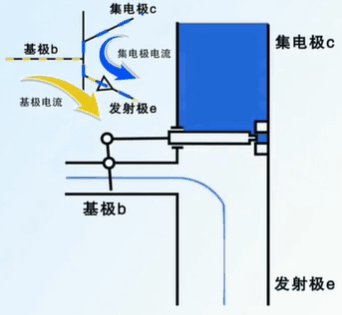

三极管工作动画

三极管工作动画



三极管工作原理概述
         三极管是一种半导体器件,根据材料的不同可分为NPN型和PNP型两大类。三极管的核心功能是通过基极电流来控制集电极电流,从而实现信号放大或开关作用。三极管主要有三个引脚:基极(Base, B)、集电极(Collector, C)和发射极(Emitter, E)。

工作模式
         三极管有三种基本工作模式:截止状态、放大状态和饱和状态。1. 截止状态:当基极电流为零或非常小时,三极管处于截止状态,此时集电极电流几乎为零,相当于一个断开的开关。2. 放大状态:当基极电流逐渐增大时,三极管进入放大状态。在此状态下,集电极电流与基极电流成比例增加,即集电极电流是基极电流的β倍(β称为电流增益),通常情况下,β值在几十到几百之间。3. 饱和状态:当基极电流继续增加,使得集电极电流达到最大值时,三极管进入饱和状态。此时,集电极和发射极之间的电压降变得非常小,接近于零,三极管相当于一个闭合的开关。

基极电流放大行为
         当基极电流逐渐加大时,三极管的行为如下:1. 初始阶段:当基极电流开始增加时,三极管从截止状态过渡到放大状态。此时,随着基极电流的增加,集电极电流也开始增加,而且增加的速度快于基极电流的增加速度,因为集电极电流是基极电流的β倍。2. 放大区域:在这一阶段,随着基极电流的持续增加,集电极电流也会相应增加,两者之间保持着相对稳定的β倍关系。此时,三极管处于良好的放大状态,可用于信号放大。3. 饱和阶段:当基极电流继续增加到一定程度时,三极管进入饱和状态。此时,集电极电流达到最大值,不再随基极电流的增加而显著变化。集电极和发射极之间的电压降很小,三极管相当于一个闭合的开关。

应用实例
         在实际应用中,三极管的这些特性使得它能够在电子电路中发挥重要作用。例如:•放大器:利用三极管的放大状态,可以将微弱的电信号放大。•开关:利用三极管的截止状态和饱和状态,可以实现信号的开关功能。通过调整基极电流的大小,可以有效地控制集电极电流,从而实现信号的放大或开关控制。因此,理解三极管的工作原理对于设计和优化电子电路至关重要。
