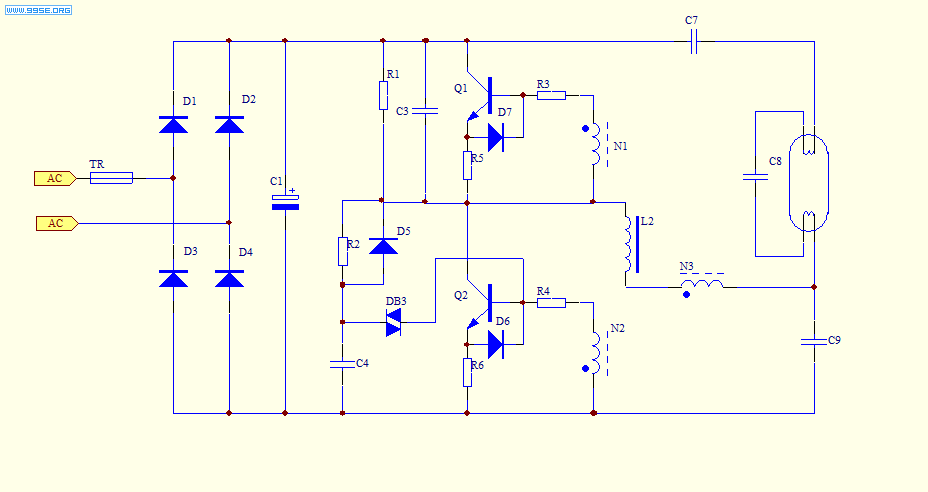

弱弱的问下，什么是泄放电容？能在图中给指出不？

我知道C8是谐振电容，C4是积分电容，，看论坛里有人说泄放电容是指哪一个啊？其他的电容都有什么专业的名称吗？小白诚恳地在这里请教各路高手！还请大家不拎赐教。

叫影响不大，你知道他的作用就可以了。

C3我们交吸收电容，别人叫续流电容。

C4是触发电容，启动一次就不工作了。

C8就是灯丝电容了。

C7隔直电容。C7 C8都跟电感起谐振作用。

希望大家多多指正。

在二极管D7和D6位置的电容是不叫泄放电容？

星飚 发表于 2012-2-29 18:56


登录/注册后可看大图

在二极管D7和D6位置的电容是不叫泄放电容？

不知道别人是不是这样叫的，很少用到这颗电容的。

看图C7C9是隔直电容，C4触发电容，应该是C3吧，我们叫相位电容（也叫移相电容），如果不是C3的话，那就是和D6D7并联的电容了，一般用223或333，在这个电路图上没有。大功率灯会用到，但也很少用到。

绝尘清风 发表于 2012-3-7 15:51


登录/注册后可看大图

看图C7C9是隔直电容，C4触发电容，应该是C3吧，我们叫相位电容（也叫移相电容），如果不是C3的话，那就是和 ...

说的比较对，你是做大功率的？

这个原理图是不是错了，我今天看好像C9接错了，应该跟C7连在一起。这样接不知道行不行。

星飚 发表于 2012-3-8 20:13


登录/注册后可看大图

这个原理图是不是错了，我今天看好像C9接错了，应该跟C7连在一起。这样接不知道行不行。

C9接电感就是分流啊，如果跟C7接在一起就是双隔直电容了。

lds 发表于 2012-3-8 20:23


登录/注册后可看大图

C9接电感就是分流啊，如果跟C7接在一起就是双隔直电容了。

C9接电感可以这样分流啊，一般要用多大呢。我以前看到过从C7后面接个电容到电感来分流的

星飚 发表于 2012-3-8 20:45


登录/注册后可看大图

C9接电感可以这样分流啊，一般要用多大呢。我以前看到过从C7后面接个电容到电感来分流的

分流多大得看你要留多少电流给灯丝。
