第九节 用分立组件组成的有源谐波抑制电路

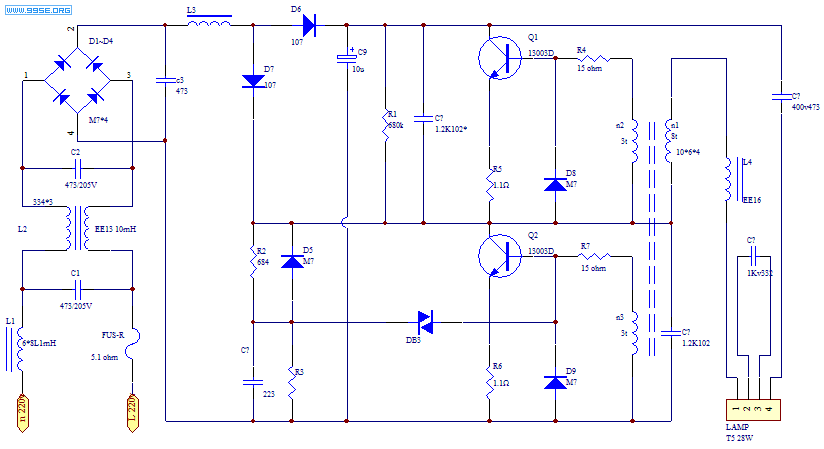

一、有源谐波抑制的PFC电路原理图

有源谐波抑制的PFC电路原理图

发此图出来，是因为现在正在搭板测试，发现在低压AC120输入的适合母线电压有DC350V，做低压非常漂亮，功率因数0.999，可以选择高压三极管来作低压灯。

有源谐波抑制的PFC电路原理图.pdf

对此图有兴趣的朋友可以搭板测试下，只想要增加两个二极管就搞定了，点亮前把AC调低，要不母线电压很高会炸板的。

用过此原理图批量生产吗？功率能做到最大多少瓦的低压高功率电路？

杨浩封 发表于 2011-12-28 08:46


登录/注册后可看大图

用过此原理图批量生产吗？功率能做到最大多少瓦的低压高功率电路？

新线路，功率因数非常高，母线电压也很搞，有在调试，你自己动手搭一下吧，非常简单。

电容充放电是由下管三极管控制，又做半桥工作，发热是个相对高

要不其它参数是不错，试了一下

虾米皈依 发表于 2012-1-13 14:47


登录/注册后可看大图

电容充放电是由下管三极管控制，又做半桥工作，发热是个相对高

L3储能是由下管控制的，这样电解上的电压非常高。

虾米皈依 发表于 2012-1-13 14:48


登录/注册后可看大图

要不其它参数是不错，试了一下

做分体镇流器温度不感觉高的。

黑暗侵袭 发表于 2012-3-13 21:48


登录/注册后可看大图

做分体镇流器温度不感觉高的。

现在情况如何了，

撕空摘星 发表于 2012-3-15 14:21


登录/注册后可看大图

现在情况如何了，

是6楼的在测试，应该温度不错。
