两级隔离高PF无频闪方案BP2606C+BP3337D取代LLC

[复制链接]
黑暗侵袭 发表于 2020-2-28 18:08:32 | 显示全部楼层 |阅读模式
随着人们对照明品质要求的提升,对照明灯具产品无频闪要求越来越多。在商业照明领域,隔离低谐波无频闪要求越发普及,面板灯及轨道灯等需求更明显,原有使用LLC 方案,单极APFC 加去频闪电路使用也比较多。随着集成MOS 的升压 IC 的普及以及升压线路成本的优化,升压加反激电路的两级方案整体性价比优势越发明显,且两级方案整体电气性能及可靠性更好。


为了适应市场的需求,晶丰明源为您带来

BP2606C+BP3337D解决方案。

升压及反激都是集成MOS,应用成熟简单可靠性高。高效率,相对消纹波电路没有极热元件及比较大的输出电解。相对LLC 方案有更好的输入线性调整率及输出负载调整率。整体设计方案成熟稳定。

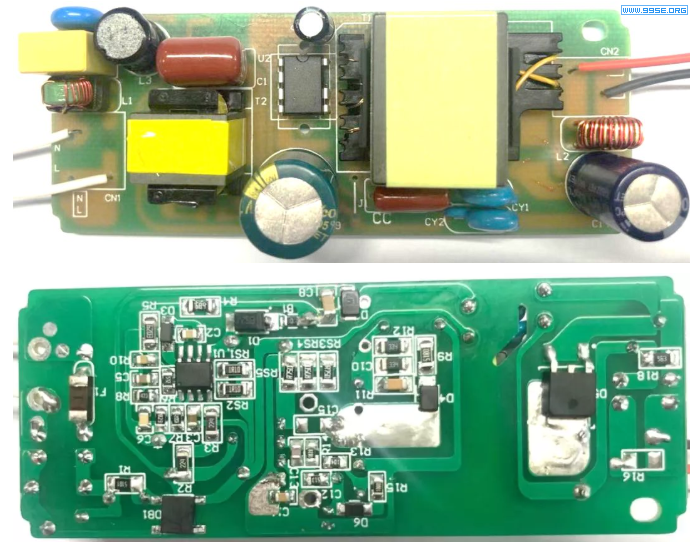

两级隔离高PF无频闪方案BP2606C+BP3337D取代LLC

两级隔离高PF无频闪方案BP2606C+BP3337D取代LLC


BP2606C+BP3337D

方案特点

1、高功率因素低谐波,THD<10%;

2、输出无频闪,效率达89.5%@220Vac;

3、简单的变压器结构,顺绕法生产简单成本低;

4、升压及反激芯片温升低,无需外加散热器。



典型应用方案



输入电压:198Vac~264Vac

输出电压:40Vdc

输出电流:1.05A

完整下载: BP2606C+BP3337D _ 两级隔离高PF无频闪方案.pdf (3.17 MB, 下载次数: 1)

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

lds 发表于 2020-3-7 08:33:23 | 显示全部楼层
这个方案跟矽力杰的方案差不多,两级都是用了内置MOS的芯片。
SY58874U
