拆解类似明纬140W LED驱动电源(PFC+LLC)原理图 IP65 CE

 火... [复制链接]
锦$_$毁灭⒈苆 发表于 2013-4-23 18:29:21 | 显示全部楼层
呵呵{:soso_e100:}

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

锦$_$毁灭⒈苆 发表于 2013-4-24 12:19:41 | 显示全部楼层

老大 ,明纬CLG-150W的能不能让我能下载呀,改天我上个原理图上来

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-24 12:35:25 | 显示全部楼层
锦$_$毁灭⒈苆 发表于 2013-4-24 12:19
老大 ,明纬CLG-150W的能不能让我能下载呀,改天我上个原理图上来

这个是跟你的权限有关系,你的一直是新手上路没有升级啊,我改成出售贴。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

锦$_$毁灭⒈苆 发表于 2013-4-24 13:01:07 | 显示全部楼层
lds 发表于 2013-4-23 09:02
该线路架构上运用了先进的串联谐振(LLC)与同步整流(synchronous rectifier)技术,拥有95%的超高转换效 ...

哇不错哟一比一的,你在明纬做呀

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-24 13:40:36 | 显示全部楼层
锦$_$毁灭⒈苆 发表于 2013-4-24 13:01
哇不错哟一比一的,你在明纬做呀

原理图都有哦,

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

锦$_$毁灭⒈苆 发表于 2013-4-24 13:46:57 | 显示全部楼层
非常强大,放上来学习哈

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-25 08:35:50 | 显示全部楼层

140W LED驱动电源(PFC+LLC)原理图发布

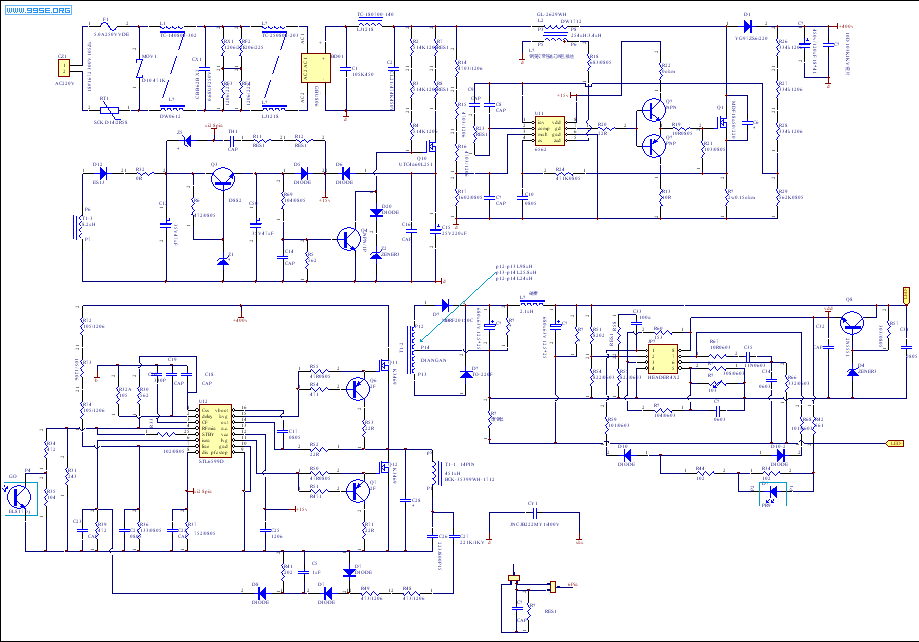

大功率LED全电压140W恒流输出LLC方案原理图

大功率LED全电压140W恒流输出LLC方案原理图


140W LED.rar (15.4 KB, 下载次数: 115)

花将近一个下午的时间整理出来的,原理图仅供参考,有错误之处请多多提示。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-25 08:53:05 | 显示全部楼层

LED驱动电源(PFC+LLC+CV\CC)拓扑结构 详细学习资料

结合网上的实物图片,原理图,在看下这些PFC+LLC+CV\CC应用资料,相信你的LED大功率电源会做得更好。

基于LLC谐振的LED驱动电源设计.pdf (304.14 KB, 下载次数: 58)

基于_PFC_LLC_CV_CC_拓扑结构的HB_LED驱动电源设计.part1.rar (980 KB, 下载次数: 39)

新型LLC自驱动半桥谐振变换器研究.part2.rar (630.72 KB, 下载次数: 41)



基于_PFC_LLC_CV_CC_拓扑结构的HB_LED驱动电源设计.part2.rar (893.94 KB, 下载次数: 42)

摘 要:为提高HB-LED驱动电源的效率和功率因数,设计了基于“PFC+LLC+CV、CC”拓扑结构的HB-LED(150W)驱动电源,即采用TM模式PFC控制器L6563H与高压谐振控制器L6599组成LLC半桥谐振电路,可实现在全电压范围及全负载条件下主功率管的零电压开关(ZVS)和整流二极管的零电流开关(ZCS)控制,并由LM358放大器与TL431组成恒压(CV)、恒流(CC)控制电路。功率因数达到97%,整机效率92%以上。
  关键词:slgz.cn TM模式;PFC控制器;高压谐振控制器;LLC半桥谐振

  HB-LED Drive Power Design Based on "PFC+LLC+VC, CC" Topology Structures

  LI Zi-jing, LI Wen-fang, CHEN Jia-yi, LI Hai-xia
  (Electronic Information Engineering, Huanghe Science & Technology College, Zhengzhou Henan 450006, China)

  Abstract: HB-LED (150W) Drive power based on "PFC+LLC+VC, CC" topology structures is designed, which use LLC half-bridge resonance circuit composed by TM mode PFC controller L6563H and High-pressure resonant controller L6599, realizing Zero voltage switching (ZVS) of main power tube and zero current switching of Rectifier diode under Full voltage range and full load condition, meanwhile, it use constant voltage (CV) and constant current (CC) circuit to improve efficiency and power factor of HB-LED drive power.
  Keywords: TM mode; PFC controller; High-pressure resonant controller; LLC half-bridge resonance

  引 言

  目前,LED因其具有节能、环保、寿命长、光效高等优点,在照明领域得到广泛应用[1],但却没有得到普及的关键难题有:
  (1) 驱动电源效率不够高,功率因数还不理想;
  (2) 价格偏高,驱动电路复杂,可靠性低。控制驱动电源不稳定是导致LED寿命降低的主要原因。
  因此,LED驱动电路设计是推广普及LED亟待解决的问题[2]。

  1拓扑结构的确定

  HB-LED驱动电路的选择要既能满足较高功率因数和转换效率的需求,又能降低成本。本设计采取了“PFC+半桥LLC谐振+肖特级整流+恒流恒压”整机拓扑结构设计,如图1所示,交流输入电压范围为85~265V,频率为47~63Hz。采用意法半导体ST公司推出的一种过渡模式(TM)电流型PFC(Power Factor Correction)控制器L6563H和高压谐振控制器L6599提高功率因数和电源转换效率,有效解决了驱动电路技术难题。

  1.1输入回路
  输入电路主要考虑电磁干扰,电磁干扰属于射频干扰(RFI),传导噪声频谱大约为10~30MHz,最高达150MHz,电磁干扰滤波器应符合电磁兼容性(EMC)的要求,对串模干扰和共模干扰都有抑制作用,基本电路如图2所示。
  C1、C2采用薄膜电容,容量范围为0.01~0.47μF/275V AC,主要抑制串模干扰。C3、C4中点接地,抑制共模干扰,容量为2,200PF~0.1μF/275V AC。电感L额定电流为1A,电感量为8~23mH,称为共模扼流圈,可以有效抑制共模干扰,适当增加电感量,可改善低频衰减特性。

  1.2PFC功率因数校正
  由于桥式整流、电容滤波电路处理后电源输入端电流为不连续的尖峰脉冲,高次谐波丰富,谐波总含量大,为了减小对供电系统的污染,降低功率损耗,抑制输入电路的畸变,必须采取功率因数校正。
  PFC功率因数校正部分采用ST公司的过渡模式电流型PFC控制器L6563H[3]。过渡模式是介于不连续导电模式(DCM)与连续导电模式(CCM)之间的一类PFC,适用于500W尤其是在250W以下。
  图3所示为L6563H的引脚图,它是同类PFC控制器中最先进的一种,符合IEC61000-3-2规范的开关电流功率因数校正。其主要性能有:
  (1) 除了含有标准TM-PFC控制器的基本电路外,还含有输入电压前馈(I/V2校正)、跟踪升压、遥控开关控制、DC-DC变换器、PWM控制、IC接口及保护电路等单元;
  (2) 具有完善的保护功能,L6563H内部误差放大器设置静态OVP和动态OVP比较器,提供反馈失效保护(FFP),一旦FFP功能被触发,IC立即关闭;
  (3) 为下游DC-DC变换器提供了接口,便于级联L6599配合应用。
  1.3LLC半桥谐振功率变换电路
  为了提高电流的转换效率,采用高频“软开关技术”[4],通过在开关电路中引入缓冲电感和电容,利用LLC串并联谐振使得开关器件中的电流或两端电压按正弦或准正弦规律变化。当电流自然过零时使器件关断,当电压下降到零时使器件开通,即零电流开关(ZCS)和零电压开关(ZVS),在开关过渡过程中减少开关的压力而使储存的电磁能量增大,有利于提高变换器的开关频率和效率。
  LLC半桥谐振变换器选用ST公司生产的高压谐振控制器L6599[5],图4所示为它的引脚图,它是适用于串联半桥拓扑设计的双终端控制芯片,可直接连接功率因数校正器,具有轻负载突发模式,可提高轻载时变换器的转换效率,设置两级过流保护OCP、欠压保护、过压保护OVP、过热保护OTP等。
  LLC半桥谐振变换器电路原理如图5所示。
  两个占空比为0.5的互补驱动开关管VT1、VT2构成半桥结构,谐振电感Lr和变压器的漏感Lm构成LLC谐振网络,变压器次级由整流二极管D3~D6构成全波整流电路。半桥LLC变换器有两个谐振频率,当变压器初级电压被输出电压箝位时,即次级负载映射期间,Lm不参加谐振,Lr和Cr产生的串联谐振频率为fr;当变压器不向次级传递能量时,即次级负载断开期间,Lm电压不被箝位,Lm、Lr、Cr共同参加谐振,构成谐振频率fm,所以
  变换器工作在fm< fsim,能量通过变压器传递到副边;二是续流阶段,ir=im,原边停止向副边传递能量,Lr、Lm和Cr发生谐振,整个谐振回路感抗较大,变压器原边电流以相对较慢的速度下降。通过合理设计可以使变压器原边VT1和VT2 MOS管零电压开启,副边整流二极管在ir=im时电流降至零,实现零电流关断,降低开关损耗,所以变压器工作在...全文下载即可,资料网上都有,我们非首发。

新型LLC自驱动半桥谐振变换器研究.part1.rar

980 KB, 阅读权限: 10, 下载次数: 35, 下载积分: 电流 -5 A

新型LLC自驱动半桥谐振变换器研究

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

杨浩封 发表于 2013-4-25 12:46:07 | 显示全部楼层
台湾明纬很出名吗?

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报

 楼主| lds 发表于 2013-4-25 13:02:47 | 显示全部楼层
杨浩封 发表于 2013-4-25 12:46
台湾明纬很出名吗?

浙江产的,台湾的没有看到过。在国内来说我见过的里面算中上的样子。

签名广告300元一年:1、太阳能新村路灯 2、二极管首选ST 3、龙腾MOS

回复

使用道具 举报
